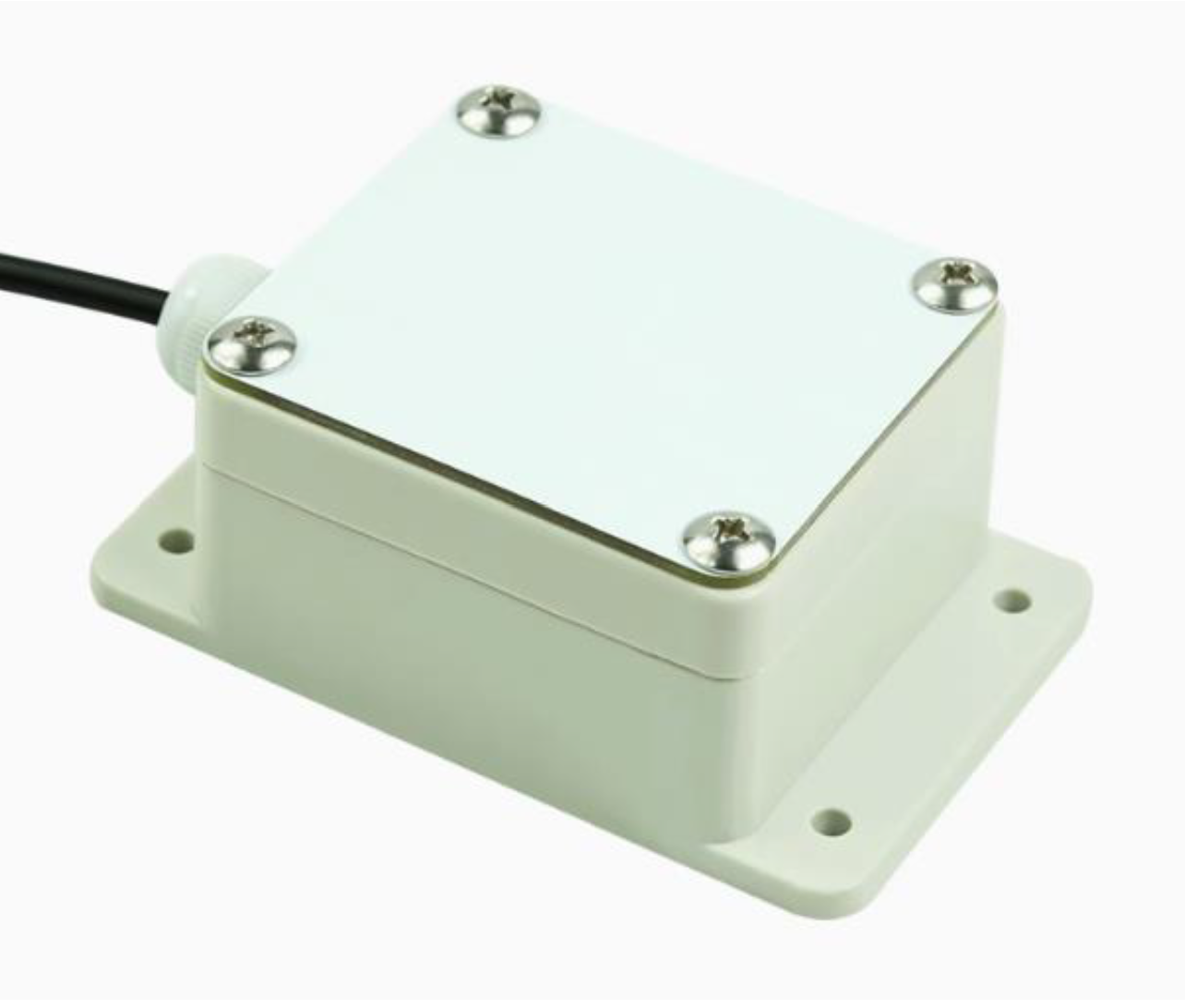

4-20mA Çıkışlı Yağmur ve Kar Algılama Sensörü – Isıtıcısız Model
Kısa Ürün Açıklaması
4-20mA çıkışlı yağmur ve kar algılama sensörü, dış ortamda yağmur veya kar varlığını tespit etmek için kullanılan endüstriyel tip bir sensördür. Sensör yüzeyine yağmur damlası veya kar temas ettiğinde çıkış akımı değişir ve bağlı olduğu PLC, otomasyon sistemi veya veri toplama cihazına yağış bilgisi gönderir.
Bu ürün yağış miktarını mm olarak ölçmez. Temel görevi yağmur/kar var veya yağmur/kar yok bilgisini 4-20mA sinyal üzerinden iletmektir.
Ürün Başlığı Alternatifleri
4-20mA Yağmur ve Kar Algılama Sensörü
12-24V DC 4-20mA Çıkışlı Yağmur Kar Sensörü
Endüstriyel Yağmur Kar Dedektörü – 4-20mA Çıkışlı
PLC Uyumlu Yağış Algılama Sensörü – 4-20mA
Sera ve Otomasyon İçin 4-20mA Yağmur Kar Sensörü
Uzun Ürün Açıklaması
4-20mA çıkışlı yağmur ve kar algılama sensörü, dış ortamda yağış oluştuğunu hızlı şekilde tespit etmek için tasarlanmış kompakt ve dayanıklı bir sensördür. Sensörün üst yüzeyindeki algılama elektrodu, yağmur damlası veya kar temasını algılar ve bu durumu 4-20mA akım sinyali olarak kontrol sistemine aktarır.
Bu sensör, klasik yağmur ölçerlerden farklı olarak yağış miktarını ölçmez. Yani mm cinsinden yağış miktarı, yağış şiddeti veya toplam yağmur miktarı vermez. Bunun yerine otomasyon sistemlerine basit ve güvenilir şekilde yağış var/yok bilgisi sağlar.
4-20mA çıkış yapısı sayesinde PLC analog girişleri, endüstriyel kontrol panoları, veri kaydediciler ve otomasyon sistemleri ile kullanılabilir. Sensör yağmur veya kar algılamadığında düşük akım seviyesinde, yağmur veya kar algıladığında ise daha yüksek akım seviyesinde sinyal üretir.
Sera otomasyonlarında yağmur başladığında havalandırma pencerelerini kapatmak, açık alan sulamasını durdurmak, yağış başladığında alarm üretmek veya dış ortam ekipmanlarını korumak için kullanılabilir. Tarım, meteoroloji, endüstri, ulaşım, liman, çevre izleme ve bina otomasyonu gibi farklı alanlarda yağış bilgisinin kontrol sistemine aktarılması için uygundur.
Bu modelde ısıtıcı bulunmaz. Bu nedenle yağış durduktan sonra sensör yüzeyi doğal olarak kuruyana kadar yağmur/kar var sinyali devam edebilir. Kar yağışı, don, buzlanma veya yüzeyde su birikmesi olan uygulamalarda montaj açısı ve yüzey temizliği daha önemli hale gelir.
Öne Çıkan Özellikler
-
Yağmur ve kar var/yok algılama
-
4-20mA analog akım çıkışı
-
12–24V DC besleme
-
PLC ve otomasyon sistemleriyle uyumlu
-
Kapasitif algılama prensibi
-
Yüzey elektrotlu algılama yapısı
-
Hızlı tepki süresi
-
Kompakt gövde
-
Dış ortam kullanımına uygun tasarım
-
IP67’ye kadar koruma sınıfı
-
Kolay montaj
-
Sera, tarım, meteoroloji ve endüstriyel uygulamalar için uygun
-
Yağışa bağlı otomasyon senaryoları için kullanılabilir
Bu Ürün Ne İşe Yarar?
Bu sensör, yağmur veya kar başladığında kontrol sistemine bilgi verir.
Örnek kullanım alanları:
-
Yağmur başladığında sera havalandırma penceresini kapatma
-
Yağışta sulama sistemini durdurma
-
Çatı penceresi veya tavan havalandırmasını kapatma
-
Yağış başladığında HMI / PLC alarmı oluşturma
-
Node-RED, SCADA veya otomasyon sistemine yağmur bilgisi gönderme
-
Dış ortam ekipmanlarını yağıştan koruma
-
Tarımsal otomasyonlarda yağış var/yok bilgisi alma
-
Meteoroloji istasyonlarında yağış algılama bilgisi kullanma
Önemli Not
Bu ürün yağış miktarı ölçer değildir.
Ölçmediği değerler:
-
mm yağış miktarı
-
mm/saat yağış şiddeti
-
toplam yağış hacmi
-
kar kalınlığı
-
yağmur damla sayısı
Ürünün verdiği temel bilgi:
Yağmur/kar yok
veya
Yağmur/kar var
şeklindedir.
Teknik Özellikler
| Özellik |
Değer |
| Ürün tipi |
Yağmur ve kar algılama sensörü |
| Ölçüm parametresi |
Yağmur/kar var-yok bilgisi |
| Algılama prensibi |
Kapasitif algılama / yüzey elektrodu |
| Çıkış tipi |
4-20mA akım çıkışı |
| Besleme voltajı |
12–24V DC |
| Yağmur/kar yok çıkışı |
Yaklaşık 6mA |
| Yağmur/kar var çıkışı |
Yaklaşık 16mA |
| Çalışma sıcaklığı |
-30°C ~ +70°C |
| Çalışma nemi |
%10 ~ %90 RH |
| Depolama sıcaklığı |
-40°C ~ +80°C |
| Depolama nemi |
%10 ~ %90 RH |
| Tepki süresi |
< 1 saniye |
| Kararlı hale gelme süresi |
< 1 saniye |
| Koruma sınıfı |
IP67’ye kadar |
| Montaj açısı |
Yatay düzleme göre yaklaşık 15° |
| Üst gövde ölçüsü |
Yaklaşık 65 mm |
| Montaj tabanı |
Yaklaşık 90 × 58 mm |
| Gövde yüksekliği |
Yaklaşık 37 mm |
| Isıtıcı |
Yok |
4-20mA Çıkışın Yorumlanması
Bu sensörde 4-20mA çıkışı sürekli bir yağış miktarı ölçümü olarak kullanılmaz. Çıkış, yağış var/yok bilgisini iki farklı akım seviyesiyle temsil eder.
| Durum |
Yaklaşık çıkış akımı |
| Yağmur/kar yok |
6mA |
| Yağmur/kar var |
16mA |
PLC veya otomasyon sisteminde bu değerler eşik mantığıyla yorumlanabilir.
Örnek:
| Akım değeri |
Yorum |
| 5–8mA arası |
Yağmur/kar yok |
| 12–18mA arası |
Yağmur/kar var |
Uygulamada kablo uzunluğu, analog giriş çözünürlüğü ve elektriksel gürültüye göre eşik değerleri sistem üzerinde test edilerek belirlenmelidir.
Kullanım Kılavuzu
1. Ürün Kontrolü
Ürünü teslim aldığınızda aşağıdakileri kontrol edin:
-
Paket hasarlı mı?
-
Sensör gövdesinde çatlak veya kırık var mı?
-
Kablo sağlam mı?
-
Ürün etiketi ve sipariş edilen çıkış tipi 4-20mA mı?
-
Sensör yüzeyi temiz ve sağlam mı?
Hasarlı ürünlere enerji vermeden önce tedarikçiyle iletişime geçin.
2. Montaj Yeri Seçimi
Sensör, yağmur veya karın doğrudan temas edebileceği açık bir noktaya monte edilmelidir.
Montaj yeri seçerken dikkat edilmesi gerekenler:
-
Sensör yüzeyine yağış doğrudan ulaşmalıdır.
-
Saçak altında, kapalı alanda veya yağmur almayan noktada kalmamalıdır.
-
Üzerine sürekli damlama yapan oluk, boru veya klima gideri yakınına monte edilmemelidir.
-
Kimyasal buhar, asit, gübre buharı ve korozyon etkisi yüksek ortamlardan uzak tutulmalıdır.
-
Yüksek gerilim kabloları ve güçlü elektrik panolarından mümkün olduğunca uzak monte edilmelidir.
-
Isı kaynaklarının yakınına yerleştirilmemelidir.
-
Bakım ve temizlik için erişilebilir bir noktaya konulmalıdır.
3. Montaj Açısı
Sensör algılama yüzeyi yatay düzleme göre yaklaşık 15° eğimli olacak şekilde monte edilmelidir.
Bu eğim şu nedenlerle önemlidir:
-
Yağmur suyunun sensör yüzeyinde birikmesini azaltır.
-
Kar ve su tutulumunu azaltır.
-
Sensör yüzeyinin daha hızlı kurumasına yardımcı olur.
-
Yağış bittikten sonra gereksiz uzun süre “yağmur var” sinyali verilmesini azaltır.
Sensör tamamen yatay monte edilirse yüzeyde su birikebilir. Bu durumda yağmur durduktan sonra sensör uzun süre yağmur var bilgisi verebilir.
4. Mekanik Montaj
-
Sensörü uygun bir montaj yüzeyine yerleştirin.
-
Montaj deliklerinden vida ile sabitleyin.
-
Algılama yüzeyinin yukarı baktığından emin olun.
-
Yüzeye yaklaşık 15° eğim verin.
-
Kabloyu yağmur suyunun kablo boyunca kutu içine ilerlemeyeceği şekilde yönlendirin.
-
Kablo girişinin mümkünse aşağı veya yana bakması daha güvenlidir.
-
Kabloyu çekme, ezilme, kesilme ve kopmaya karşı koruyun.
5. Elektrik Bağlantısı
Bu model 4-20mA çıkışlıdır.
| Kablo rengi |
Bağlantı |
| Kırmızı |
+12–24V DC besleme |
| Siyah |
0V / GND / negatif besleme ve negatif akım çıkışı |
| Kahverengi |
Pozitif 4-20mA akım çıkışı |
Bağlantı yapılırken PLC veya veri toplama cihazının analog giriş tipi kontrol edilmelidir. Analog girişin 4-20mA akım girişine uygun olması gerekir.
6. PLC Bağlantı Mantığı
Sensör 12–24V DC ile beslenir. 4-20mA çıkışı PLC analog girişine bağlanır.
Genel bağlantı mantığı:
Bağlantı şekli kullanılan PLC analog giriş modülünün tipine göre değişebilir. Bağlantı yapmadan önce PLC analog giriş modülünün 2 telli / 3 telli transmitter bağlantı şeması kontrol edilmelidir.
7. Akım Sinyalinin PLC’de Yorumlanması
Bu sensör, yağmur/kar durumunu yaklaşık iki akım seviyesiyle bildirir:
PLC’de örnek dijital durum oluşturma:
Yağmur var şartı:
Akım > 12mA ise yağmur var
Yağmur yok şartı:
Akım < 9mA ise yağmur yok
Daha stabil çalışma için histerezis kullanılabilir.
Örnek histerezis:
Akım 12mA üzerine çıkarsa → Yağmur var
Akım 9mA altına düşerse → Yağmur yok
Bu yöntem, sınır değerlerde titreme veya geçici parazit nedeniyle yanlış alarm oluşmasını azaltır.
8. Gecikme Kullanımı
Otomasyon uygulamalarında yağış bilgisini doğrudan kullanmak yerine kısa gecikmeler eklemek daha sağlıklı olabilir.
Örnek:
Yağmur başladı:
Akım > 12mA durumu 5 saniye devam ederse yağmur var kabul et.
Yağmur bitti:
Akım < 9mA durumu 2–5 dakika devam ederse yağmur yok kabul et.
Yağmur bitti gecikmesinin daha uzun tutulması faydalıdır. Çünkü sensör yüzeyi yağmur bittikten sonra bir süre ıslak kalabilir. Bu modelde ısıtıcı olmadığı için yüzeyin kuruması çevre şartlarına bağlıdır.
9. Test Etme
Sensörü test etmek için temiz su kullanılabilir.
Test adımları:
-
Sensör kuru iken PLC veya ölçü cihazında yaklaşık 6mA civarı değer görülmelidir.
-
Algılama yüzeyine birkaç damla temiz su damlatın.
-
Çıkış akımı kısa süre içinde yaklaşık 16mA civarına yükselmelidir.
-
Sensör yüzeyi kurudukça çıkış tekrar yaklaşık 6mA seviyesine dönmelidir.
Test sırasında tuzlu su, gübreli su, asitli sıvı, kimyasal veya kirli su kullanmayın. Bu tür sıvılar sensör yüzeyinde kalıntı bırakabilir ve ölçüm davranışını bozabilir.
10. Sera Otomasyonu İçin Kullanım Örneği
Bu sensör sera otomasyonunda yağmur başladığında havalandırma pencerelerini kapatmak için kullanılabilir.
Örnek kontrol mantığı:
Eğer yağmur sensörü akımı > 12mA ise
ve bu durum 5 saniye devam ederse
→ Yağmur var kabul et
→ Çatı pencerelerini kapat
→ Sulama veya dış ortam işlemlerini durdur
Yağmur bittikten sonra:
Eğer yağmur sensörü akımı < 9mA ise
ve bu durum 5 dakika devam ederse
→ Yağmur yok kabul et
→ Normal iklim kontrolüne geri dön
Bu gecikme, sensör yüzeyinin kuruması ve kısa süreli damlama/parazitlerin filtrelenmesi için önemlidir.
11. Açık Alan Sulama İçin Kullanım Örneği
Açık alan sulama sistemlerinde yağmur başladığında sulama otomatik olarak durdurulabilir.
Örnek mantık:
Yağmur var → Sulama izni kapalı
Yağmur yok → Sulama izni açık
Ancak yağmur miktarını ölçmediği için bu sensör tek başına “ne kadar yağmur yağdı?” bilgisini vermez. Sulama kararında toprak nem sensörü veya yağış miktarı ölçer ile birlikte kullanılması daha doğru olur.
12. Bakım ve Temizlik
Sensör yüzeyi düzenli olarak kontrol edilmelidir.
Bakım önerileri:
-
Algılama yüzeyini temiz tutun.
-
Toz, yaprak, çamur, kuş pisliği ve kimyasal kalıntıları temizleyin.
-
Temizlik için yumuşak nemli bez kullanın.
-
Aşındırıcı kimyasal, sert fırça veya zımpara kullanmayın.
-
Sensör yüzeyini çizmeyin.
-
Kablo bağlantılarını belirli aralıklarla kontrol edin.
-
Kablo izolasyonunda kesik veya ezilme olup olmadığını kontrol edin.
-
Gövde vidalarının gevşemediğinden emin olun.
13. Isıtıcısız Model İçin Özel Uyarılar
Bu modelde ısıtıcı yoktur. Bu nedenle:
-
Sensör yüzeyi yağmur bittikten sonra doğal olarak kurur.
-
Yağış bittikten sonra bir süre daha yağmur var sinyali devam edebilir.
-
Soğuk havada kar veya buz yüzeyde daha uzun süre kalabilir.
-
Kar algılamada yüzeyde birikme olursa dönüş süresi uzayabilir.
-
Sensörün 15° eğimli monte edilmesi özellikle önemlidir.
-
Çok kritik uygulamalarda yağmur yok bilgisi için gecikmeli kontrol önerilir.
14. Dikkat Edilmesi Gerekenler
-
Sensör hassas bir ölçüm cihazıdır; darbe ve düşmeye karşı koruyun.
-
Cihazı kendi başınıza sökmeyin.
-
Kimyasal korozyon ortamlarından uzak tutun.
-
Yüksek gerilim kablolarından uzak monte edin.
-
Isı kaynaklarının yakınına koymayın.
-
Kabloyu çekmeyin, ezmeyin veya kesmeyin.
-
Ters polarite bağlantısı yapmayın.
-
Analog giriş bağlantısını yapmadan önce PLC bağlantı şemasını kontrol edin.
-
Sensörü sürekli su altında kalacak şekilde kullanmayın.
-
Sensör yüzeyinde kalıntı bırakacak sıvılarla test yapmayın.
15. Arıza ve Kontrol Tablosu
| Sorun |
Olası neden |
Çözüm |
| Sensör hiç sinyal vermiyor |
Besleme yok |
12–24V DC beslemeyi kontrol edin |
| Akım değeri okunmuyor |
Analog giriş yanlış bağlandı |
4-20mA giriş bağlantısını kontrol edin |
| Sürekli yağmur var gösteriyor |
Sensör yüzeyi ıslak veya kirli |
Yüzeyi temizleyip kurutun |
| Yağmur yokken yüksek akım var |
Yüzeyde kir/kalıntı var |
Sensör yüzeyini temizleyin |
| Yağmur algılamıyor |
Yanlış montaj veya yüzey kapalı |
Sensör yüzeyinin açıkta olduğundan emin olun |
| Yağmur bittikten sonra geç düzeliyor |
Yüzey ıslak kalıyor |
15° montaj açısını kontrol edin |
| Değer titriyor |
Elektriksel parazit |
Kablo güzergâhını ve topraklamayı kontrol edin |
| PLC değeri yanlış ölçekleniyor |
Analog giriş skala ayarı hatalı |
PLC analog giriş skala ayarını düzeltin |
