Kompakt yapıda tasarlanan profesyonel hava istasyonu; hava sıcaklığı, bağıl nem, rüzgar hızı, rüzgar yönü, atmosfer basıncı, yağış ve ışık şiddeti olmak üzere 7 meteorolojik parametreyi tek cihaz üzerinden ölçer.
RS485 Modbus RTU haberleşme desteği sayesinde PLC, otomasyon sistemi, veri kaydedici ve uzaktan izleme altyapılarına kolayca entegre edilebilir.
Sera otomasyonu, açık alan tarımı, sulama yönetimi, meteorolojik izleme, çevre ölçümü ve akıllı tarım projeleri için kompakt ve düşük enerji tüketimli bir çözüm sunar.
Detaylı Ürün Açıklaması

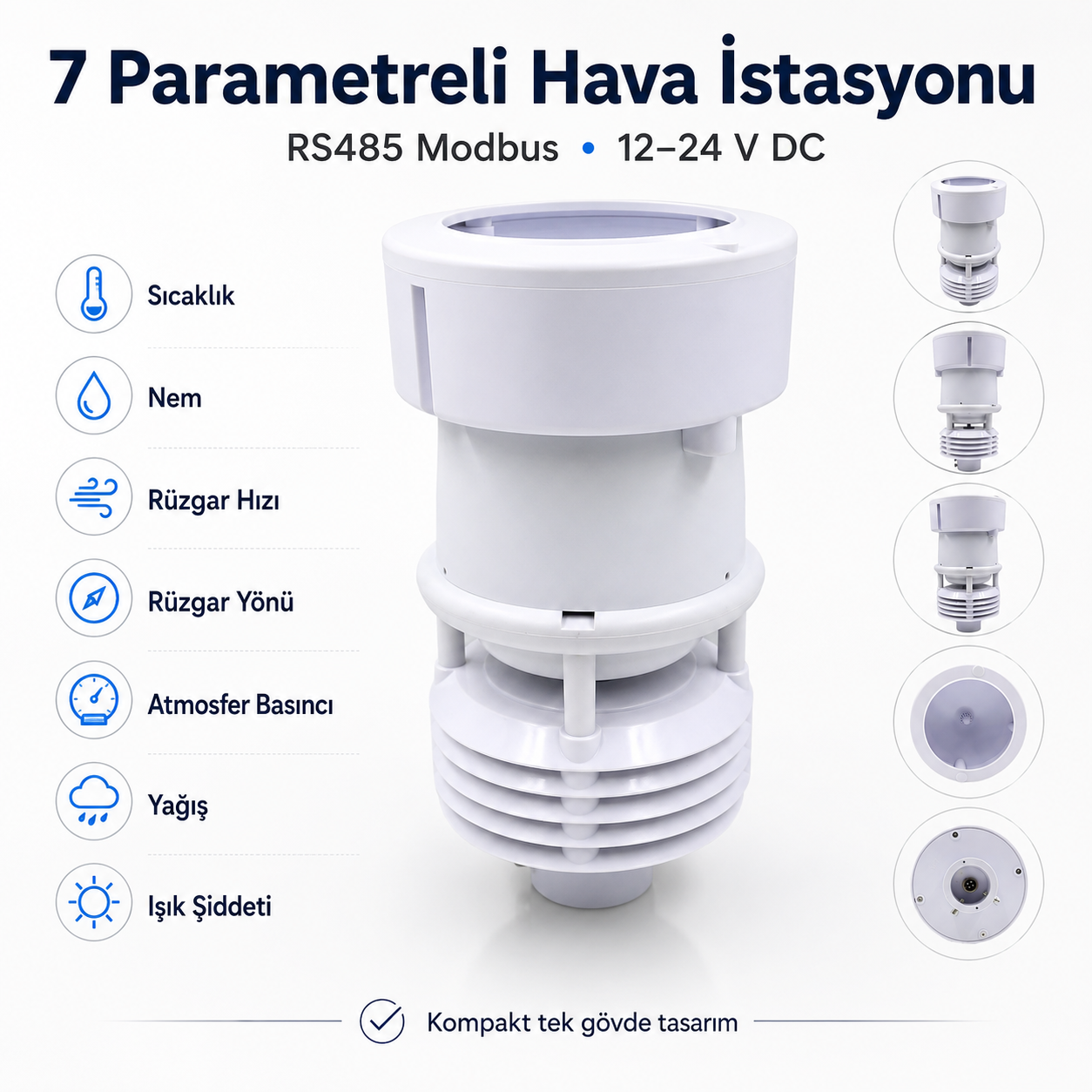

7 Meteorolojik Parametreyi Tek Cihazla Ölçün
Geleneksel hava istasyonlarında farklı meteorolojik değerlerin ölçümü için birden fazla sensör, bağlantı aparatı ve kablolama gerekebilir.
Bu entegre hava istasyonu ise temel meteorolojik ölçümleri tek bir kompakt gövdede bir araya getirir.
Standart olarak ölçülen parametreler:
- Hava sıcaklığı
- Bağıl nem
- Rüzgar hızı
- Rüzgar yönü
- Atmosfer basıncı
- Yağış
- Işık şiddeti
Bu yapı hem kurulumu kolaylaştırır hem de otomasyon sistemine bağlanması gereken cihaz sayısını azaltır.
Sera ve Akıllı Tarım Otomasyonları İçin Uygun
Meteorolojik verilerin otomasyon sistemine aktarılması; sera havalandırması, sulama, gölgeleme ve alarm sistemlerinin çevre koşullarına göre yönetilmesini kolaylaştırır.
Örneğin;
Rüzgar hızı yükseldiğinde havalandırma veya perde sistemi korumaya alınabilir.
Yağış başladığında açık alan sulaması durdurulabilir.
Işık şiddeti bilgisi gölgeleme veya bitki aydınlatma sistemlerinde kullanılabilir.
Sıcaklık ve nem verileri sera iklim kontrolünün temel girdileri olarak değerlendirilebilir.
Atmosfer basıncı ise meteorolojik değişimlerin izlenmesine yardımcı olur.
Cihaz; tarım, su yönetimi, çevresel izleme, açık arazi ve benzeri meteorolojik gözlem uygulamalarında kullanılmak üzere tasarlanmıştır.

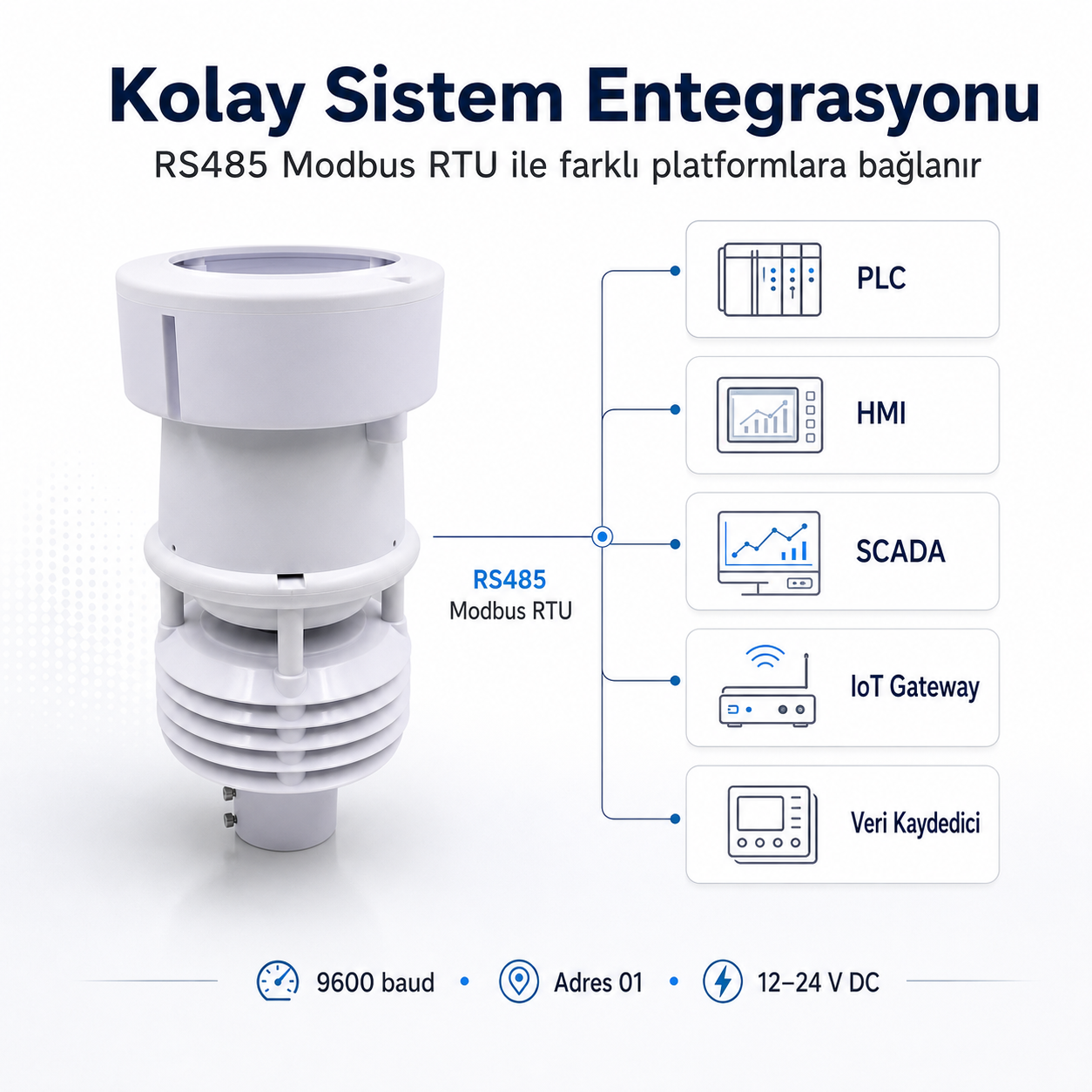

RS485 Modbus RTU Haberleşme
Hava istasyonunun standart haberleşme çıkışı:
RS485 – Modbus RTU
protokolüdür.
Bu sayede aşağıdaki sistemlere entegre edilebilir:
- PLC
- Endüstriyel kontrolör
- SCADA
- HMI
- IoT gateway
- Modbus veri kaydedici
- Bina otomasyon sistemi
- Sera otomasyon sistemi
- Uzaktan izleme sistemleri
Standart haberleşme ayarları:
Baud hızı: 9600
Veri biti: 8
Stop biti: 1
Parity: Yok
Varsayılan cihaz adresi: 01
Modbus sorgulama periyodu minimum yaklaşık 1 saniye olarak belirtilmiştir.
Hava Sıcaklığı Ölçümü
Ölçüm aralığı: -40…+85 °C
Çözünürlük: 0,01 °C
Doğruluk: ±0,3 °C (25 °C'de)
Geniş sıcaklık ölçüm aralığı sayesinde hem düşük sıcaklıklı dış ortam koşullarında hem de yüksek sıcaklıklı tarımsal uygulamalarda kullanılabilir.
Bağıl Nem Ölçümü
Ölçüm aralığı: %0…100 RH
Çözünürlük: %0,01 RH
Doğruluk: ±%3 RH
Belirtilen ±%3 RH doğruluk değeri, %10–80 RH aralığında ve yoğuşmasız ortam koşullarında geçerlidir.
Sera içerisindeki bağıl nem seviyesinin sürekli izlenmesi; havalandırma, nemlendirme ve hastalık riskinin yönetilmesinde önemli bir parametredir.
Rüzgar Hızı Ölçümü
Ölçüm aralığı: 0…40 m/s
Çözünürlük: 0,01 m/s
Doğruluk: ±(0,5 + 0,05v) m/s
Burada v, referans rüzgar hızı değeridir.
Rüzgar hızı bilgisi özellikle sera havalandırma açıklıkları, perde sistemleri, tarımsal ilaçlama ve dış ortam güvenlik otomasyonlarında kullanılabilir.
Rüzgar Yönü Ölçümü
Ölçüm aralığı: 0…359,9°
Çözünürlük: 0,1°
Doğruluk: ±5°
Kuzey yönü: 0°
Belirtilen doğruluk değeri rüzgar hızının 10 m/s'nin altında olduğu koşullar için verilmiştir.
Rüzgar yönünün bilinmesi, özellikle doğal havalandırmalı seralarda hangi havalandırma açıklıklarının kullanılacağının belirlenmesinde faydalıdır.
Atmosfer Basıncı Ölçümü
Ölçüm aralığı: 300–1100 hPa
Çözünürlük: 0,1 hPa
Doğruluk: ±0,3 hPa
Belirtilen doğruluk değeri 25 °C sıcaklıkta ve yaklaşık 950–1050 hPa basınç aralığında geçerlidir.
Yağış Ölçümü
Cihaz yağış miktarını otomasyon sistemine aktarabilir.
Maksimum yağış yoğunluğu: ≤4 mm/dakika
Çözünürlük: 0,2 mm
Doğruluk:
- 10 mm'ye kadar: ±0,4 mm
- 10 mm üzeri: ±%4
Yağış bilgisi Modbus üzerinden sürekli birikimli olarak okunabilir. Yağış birikim süresi sistem üzerinden yapılandırılabilir.
Bu özellik açık alan sulama sistemlerinde yağış başladığında sulamanın durdurulması veya günlük yağış miktarının kaydedilmesi için kullanılabilir.
Işık Şiddeti Ölçümü
Ölçüm aralığı: 0–200.000 lux
Çözünürlük: 10 lux
Doğruluk: ±%3 veya %1 F.S.
Işık şiddeti bilgisi;
- Sera gölgeleme sistemlerinde
- Gün/gece kontrolünde
- Tarımsal otomasyonda
- Bitki aydınlatmasının yardımcı kontrolünde
- Çevresel ışık takibinde
kullanılabilir.
Düşük Enerji Tüketimi
Cihaz:
12–24 V DC
besleme gerilimi ile çalışır.
Ana ünitenin belirtilen güç tüketimi:
<0,6 W
seviyesindedir.
Düşük enerji tüketimi sayesinde sürekli çalışan meteorolojik izleme ve uzaktan saha uygulamalarında kullanım için uygundur.
Zorlu Dış Ortam Koşulları İçin Tasarım
Entegre yapısı sayesinde ayrı ayrı sensörlerin mekanik olarak bir araya getirildiği klasik hava istasyonlarına göre daha kompakt bir kurulum sağlar.
Üretici dokümanında cihazın dış ortam ve zorlu hava koşullarında kullanım için tasarlandığı belirtilmektedir.
Belirtilen çalışma ortamı:
Sıcaklık: -40…+70 °C
Nem: %5…90 RH
şeklindedir.
Modbus Üzerinden Okunabilen Veriler
Standart cihazda Modbus üzerinden aşağıdaki temel meteorolojik değerler okunabilir:
| Modbus Register |
Ölçüm |
| 0x0001 |
Hava sıcaklığı |
| 0x0002 |
Bağıl nem |
| 0x0003 |
Atmosfer basıncı |
| 0x0004 |
Rüzgar hızı |
| 0x0005 |
Rüzgar yönü |
| 0x0006 |
Yağış |
| 0x0008 |
Işık şiddeti |
Bu yapı cihazın Siemens, Schneider, Omron, Delta, Codesys tabanlı kontrolörler ve diğer Modbus RTU destekli sistemlerle entegrasyonunu kolaylaştırır.
Kalibrasyon Desteği
Cihaz teslimat öncesinde fabrikada kalibre edilmektedir.
Gerektiğinde aşağıdaki parametreler için yeniden kalibrasyon komutları kullanılabilir:
- Atmosfer basıncı
- Rüzgar hızı
- Sıcaklık
- Nem
Üretici, ölçümlerde belirgin bir hata yoksa fabrika kalibrasyonunun değiştirilmemesini önermektedir.
Teknik Özellikler
| Özellik |
Değer |
| Ölçüm parametresi sayısı |
7 |
| Hava sıcaklığı |
-40…+85 °C |
| Sıcaklık çözünürlüğü |
0,01 °C |
| Sıcaklık doğruluğu |
±0,3 °C (25 °C'de) |
| Bağıl nem |
%0…100 RH |
| Nem çözünürlüğü |
%0,01 RH |
| Nem doğruluğu |
±%3 RH |
| Rüzgar hızı |
0…40 m/s |
| Rüzgar hızı çözünürlüğü |
0,01 m/s |
| Rüzgar hızı doğruluğu |
±(0,5 + 0,05v) m/s |
| Rüzgar yönü |
0…359,9° |
| Rüzgar yönü çözünürlüğü |
0,1° |
| Rüzgar yönü doğruluğu |
±5° |
| Atmosfer basıncı |
300–1100 hPa |
| Basınç çözünürlüğü |
0,1 hPa |
| Basınç doğruluğu |
±0,3 hPa |
| Yağış yoğunluğu |
≤4 mm/dakika |
| Yağış çözünürlüğü |
0,2 mm |
| Yağış doğruluğu |
±0,4 mm / ±%4 |
| Işık şiddeti |
0–200.000 lux |
| Işık çözünürlüğü |
10 lux |
| Işık doğruluğu |
±%3 veya %1 F.S. |
| Haberleşme |
RS485 |
| Protokol |
Modbus RTU |
| Baud hızı |
9600 |
| Varsayılan adres |
01 |
| Besleme |
12–24 V DC |
| Güç tüketimi |
<0,6 W |
| Çalışma sıcaklığı |
-40…+70 °C |
| Çalışma nemi |
%5…90 RH |

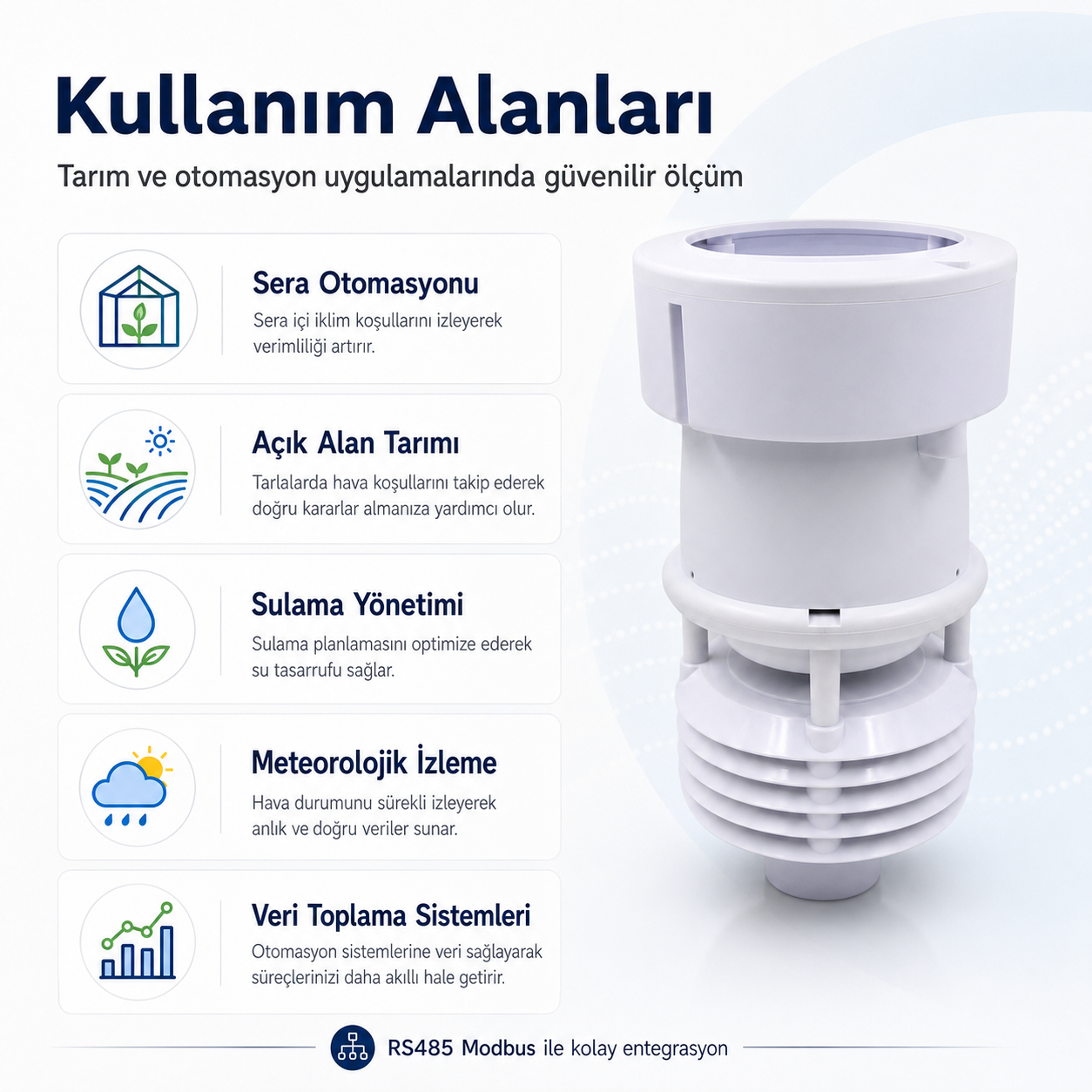

Kullanım Alanları
Bu hava istasyonu özellikle:
- Sera otomasyonu
- Topraksız tarım tesisleri
- Açık alan tarımı
- Akıllı tarım sistemleri
- Tarımsal sulama otomasyonu
- Meteorolojik veri toplama
- Tarla izleme sistemleri
- Su tasarruflu sulama projeleri
- Çevresel izleme
- Havaalanları
- Karayolları
- Demiryolları
- Su yönetimi projeleri
gibi uygulamalarda kullanılabilir.
Neden Entegre Hava İstasyonu?

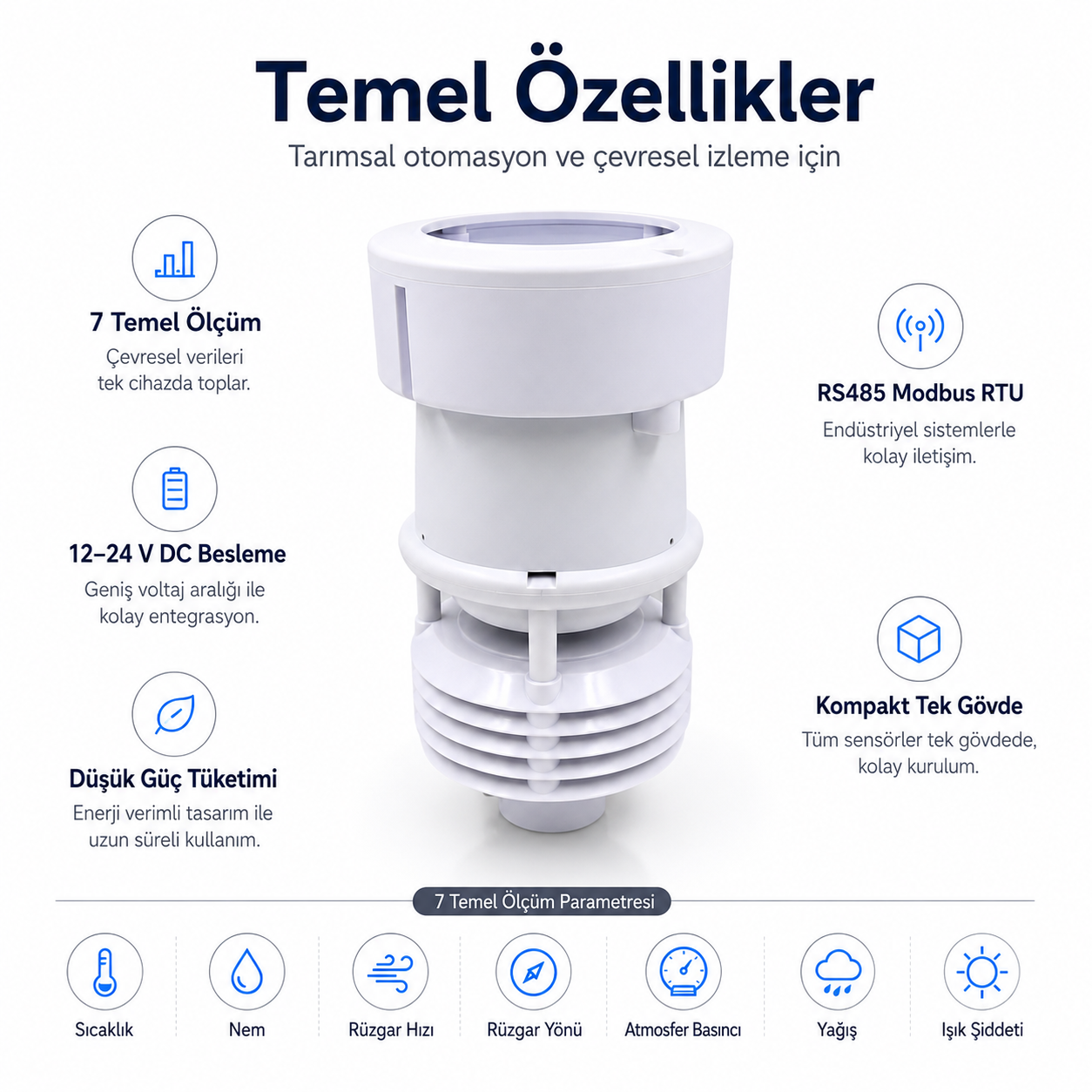

Tek gövdede 7 parametre: Daha az cihaz ve daha sade kurulum.
RS485 Modbus: PLC ve otomasyon sistemlerine doğrudan entegrasyon.
12–24 V DC besleme: Endüstriyel otomasyon panolarıyla uyumlu.
Düşük güç tüketimi: Sürekli saha kullanımı için uygun.
Kompakt yapı: Geleneksel çok parçalı hava istasyonlarına göre daha az montaj ihtiyacı.
Geniş çalışma sıcaklığı: Dış ortam uygulamalarına uygun.
