CO₂ sensörlü taze hava kontrol cihazı, kapalı ortamlarda hava kalitesini takip ederek fan ve damper kontrolü yapmak için kullanılan akıllı bir kontrol panelidir. Ortamdaki CO₂ değeri yükseldiğinde cihaz fanı otomatik olarak devreye alır ve CO₂ seviyesine göre fan hızını düşük, orta veya yüksek kademede çalıştırır.
Cihaz üzerinde bulunan LCD ekran sayesinde CO₂ değeri ppm olarak görüntülenebilir. Ayrıca çalışma modu, fan hızı, filtre durumu ve bypass/damper durumu ekrandan takip edilebilir.
Otomatik modda cihaz, ayarlanan CO₂ sınır değerine göre fan hızını kendisi belirler. Manuel modda ise kullanıcı fan hızını elle seçebilir. Bu sayede hem enerji tasarrufu sağlanır hem de ortam hava kalitesi daha kontrollü hale gelir.
Ürün; ev, ofis, sınıf, toplantı odası, mağaza, küçük ticari alanlar, taze hava cihazları ve havalandırma sistemleri için uygundur.
| Özellik |
Değer |
| Besleme gerilimi |
AC 220V / 50Hz |
| Kontrol gücü |
≤ 200 W |
| Bekleme gücü |
≤ 2 W |
| CO₂ gösterim aralığı |
350 – 3000 ppm |
| CO₂ ayar aralığı |
350 – 1000 ppm |
| Fan çıkışı |
3 kademe: düşük / orta / yüksek |
| Damper / vana çıkışı |
Açma ve kapama çıkışı |
| Çalışma sıcaklığı |
0°C – 50°C |
| Çalışma nemi |
%5 – %90 RH, yoğuşmasız |
| Depolama sıcaklığı |
-10°C – 60°C |
| Depolama nemi |
≤ %60 RH |
| Ana gövde ölçüsü |
86 × 86 × 40 mm |
| Montaj vida aralığı |
60 mm standart |
| Klemens kablo kesiti |
Maksimum 2,5 mm² |
| Koruma sınıfı |
IP21 |
| Tahmini hizmet ömrü |
≥ 10 yıl |
Kullanım Alanları
- Ev tipi taze hava sistemleri
- Ofis ve toplantı odaları
- Sınıflar ve eğitim alanları
- Küçük mağaza ve ticari alanlar
- Havalandırma fanı kontrol sistemleri
- CO₂ seviyesine göre otomatik havalandırma gereken kapalı alanlar
Kullanım Kılavuzu

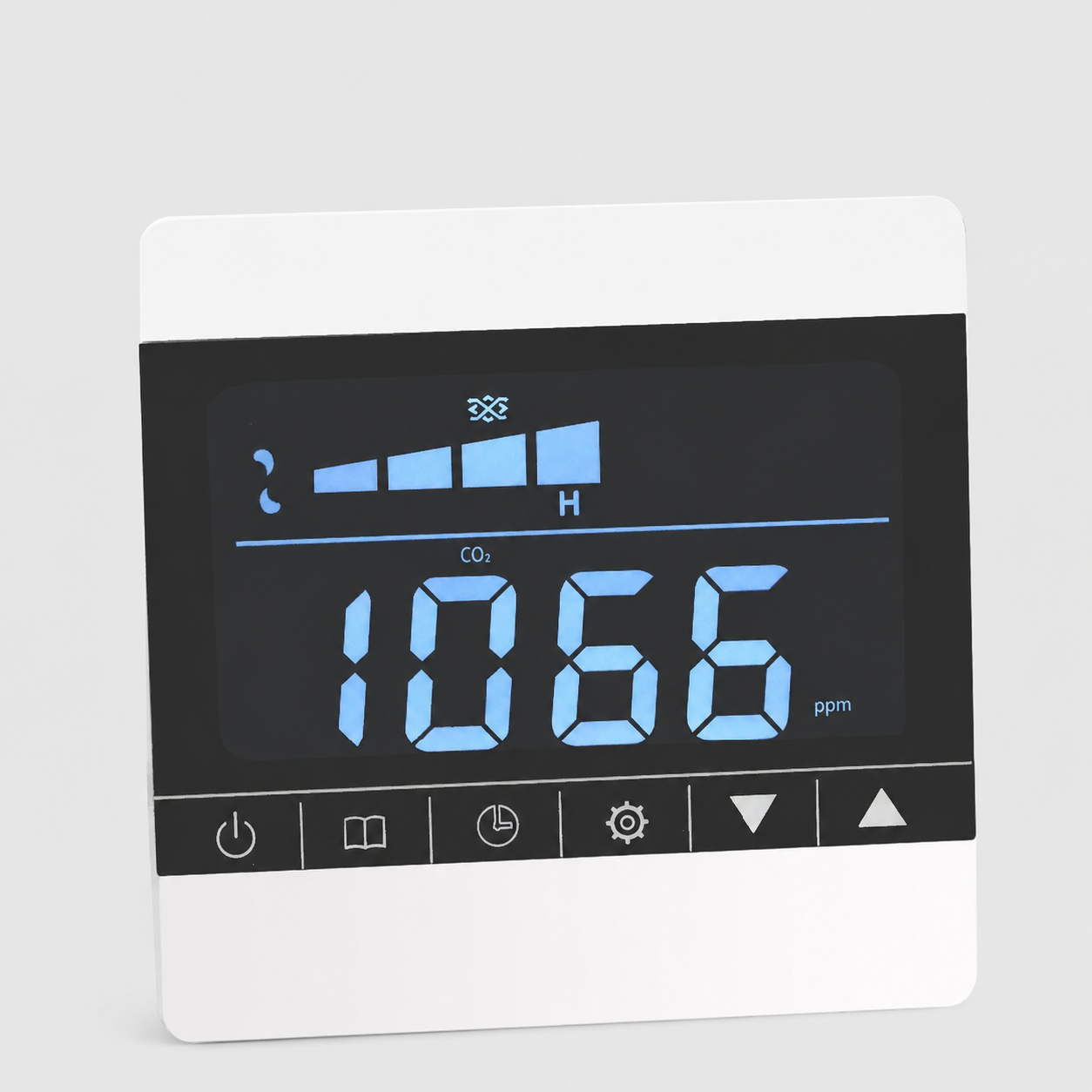

1. Tuşların Görevleri
Cihaz üzerinde 6 adet dokunmatik tuş bulunur.
| Tuş |
Görev |
| Güç tuşu |
Cihazı açar veya kapatır |
| Kitap / mod tuşu |
Manuel ve otomatik çalışma modu arasında geçiş yapar |
| Saat / filtre tuşu |
Filtre çalışma süresini görüntüler |
| Ayar tuşu |
CO₂ ve filtre süresi ayar menüsüne girer |
| Aşağı ok |
Değer azaltma / seçim değiştirme |
| Yukarı ok |
Değer artırma / seçim değiştirme |
2. Cihazı Açma ve Kapatma
Cihazı açmak veya kapatmak için güç tuşuna basın.
Cihaz kapalı konumdayken ekran kapanır veya kapalı durum göstergesi görünür. Cihaz açık konuma alındığında CO₂ değeri ve çalışma bilgileri ekranda görüntülenir.
3. Çalışma Modu Seçimi
Cihazda iki farklı çalışma modu vardır:
Otomatik Mod
Otomatik modda cihaz, ortam CO₂ seviyesini ölçer ve fan hızını otomatik olarak belirler.
CO₂ değeri yükseldikçe fan hızı artar. CO₂ değeri ayarlanan seviyenin altına düştüğünde fan durur.
Manuel Mod
Manuel modda fan hızı kullanıcı tarafından seçilir.
Fan hızı şu şekilde ayarlanabilir:
- Fan kapalı
- Düşük hız
- Orta hız
- Yüksek hız
Manuel modda hız seçimi için yukarı/aşağı ok tuşları kullanılır.
4. Otomatik Fan Çalışma Mantığı
Cihaz otomatik modda CO₂ ayar değerine göre fan hızını kademeli olarak değiştirir.
Örnek olarak CO₂ ayar değeri 500 ppm ise:
| CO₂ Durumu |
Fan Çalışması |
| Ayar değerinin altında |
Fan durur |
| Ayar değerinin 0–199 ppm üzerinde |
Düşük hız |
| Ayar değerinin 200–499 ppm üzerinde |
Orta hız |
| Ayar değerinin 500 ppm ve üzerinde |
Yüksek hız |
Örnek:
Ayar değeri 500 ppm ise yaklaşık çalışma mantığı şöyledir:
| CO₂ Değeri |
Fan Durumu |
| 500 ppm altı |
Fan kapalı |
| 500 – 699 ppm |
Düşük hız |
| 700 – 999 ppm |
Orta hız |
| 1000 ppm ve üzeri |
Yüksek hız |
5. CO₂ Ayar Değerini Değiştirme
- Ayar tuşuna yaklaşık 2 saniye basılı tutun.
- Ekranda CO₂ ayar menüsü açılır.
- Yukarı ve aşağı ok tuşları ile istenen CO₂ değeri ayarlanır.
- Ayar aralığı: 350 – 1000 ppm
- Ayar yapıldıktan sonra cihaz yaklaşık 10 saniye içinde ayarı kaydederek normal ekrana döner.
6. Filtre Çalışma Süresini Görüntüleme
Filtre çalışma süresini görmek için filtre / saat tuşuna basılı tutun.
Ekranda filtrenin toplam çalışma süresi saat cinsinden görüntülenir.
Örnek:
Ekranda 1023 yazıyorsa, filtre yaklaşık 1023 saat çalışmış demektir.
Fan çalıştığında filtre çalışma süresi saymaya başlar.
7. Filtre Uyarısı
Filtre çalışma süresi, ayarlanan filtre bakım süresini geçtiğinde ekrandaki filtre simgesi yanıp söner.
Bu durumda filtre kontrol edilmeli, temizlenmeli veya değiştirilmelidir. Filtre değişiminden sonra filtre çalışma süresi tekrar ayarlanmalıdır.
8. Filtre Bakım Süresi Ayarı
- Ayar tuşuna yaklaşık 2 saniye basılı tutun.
- İlk ekranda CO₂ ayarı görünür.
- Ayar tuşuna tekrar kısa basarak filtre süresi ayar ekranına geçin.
- Yukarı ve aşağı ok tuşları ile filtre çalışma süresi ayarlanır.
- Ayar aralığı: 0 – 9900 saat
- Yaklaşık 10 saniye hiçbir tuşa basılmazsa cihaz ayarı kaydeder ve normal ekrana döner.
9. Bypass / Damper Kontrolü
Cihazda damper veya motorlu vana için açma ve kapama çıkışı bulunur.
Damper açık olduğunda ekranda açık durum simgesi görünür. Damper kapalı olduğunda kapalı durum simgesi görünür.
Bu çıkışlar, taze hava sistemlerinde hava geçişini açmak veya kapatmak için kullanılabilir.
Elektrik Bağlantı Bilgisi
Dikkat: Bu cihaz 220V AC ile çalışır. Bağlantı mutlaka yetkili elektrikçi tarafından yapılmalıdır. Enerji kesilmeden montaj yapılmamalıdır.

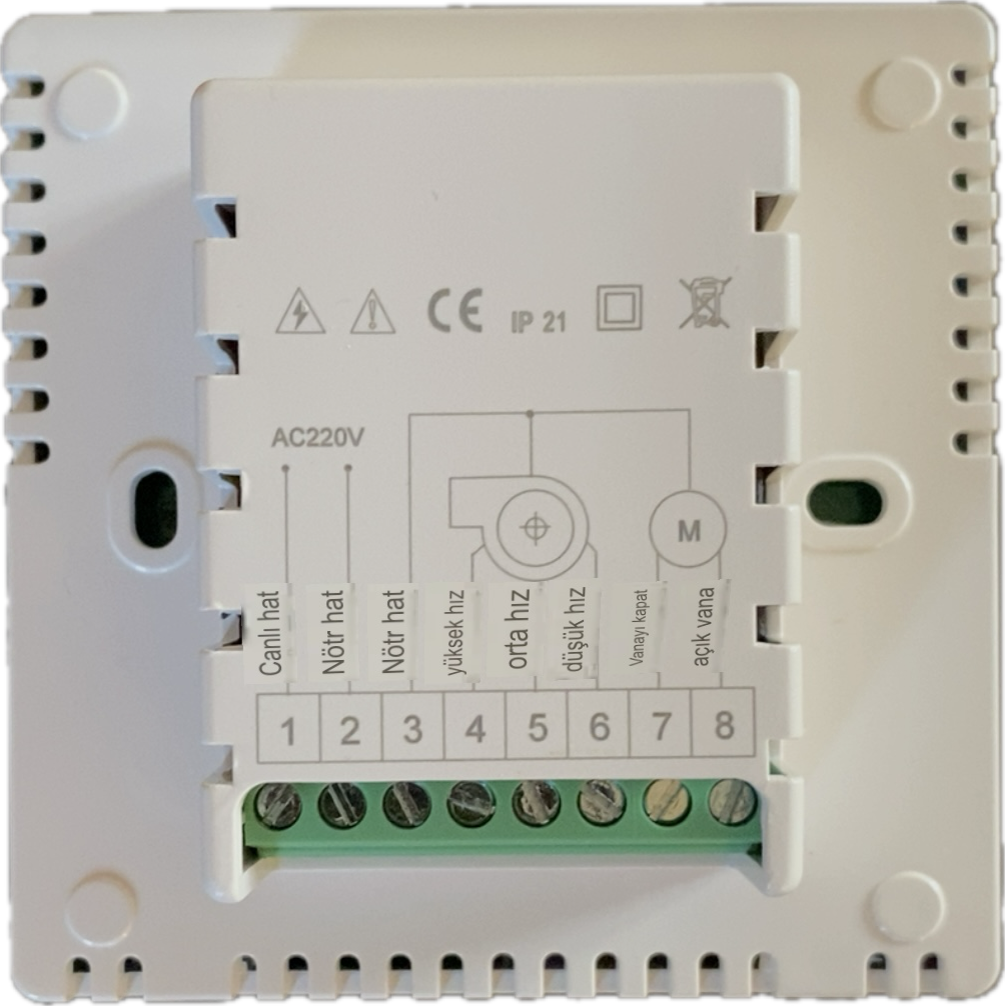

Cihaz arkasındaki klemens bağlantıları görselde şu şekilde belirtilmiştir:
| Klemens No |
Görev |
| 1 |
Faz / L / AC220V |
| 2 |
Nötr / N |
| 3 |
Nötr / yük ortak nötr |
| 4 |
Fan yüksek hız çıkışı |
| 5 |
Fan orta hız çıkışı |
| 6 |
Fan düşük hız çıkışı |
| 7 |
Damper / vana kapatma çıkışı |
| 8 |
Damper / vana açma çıkışı |
Not: Cihaz üzerindeki şemaya göre 4, 5, 6, 7 ve 8 numaralı çıkışlar 220V AC kontrol çıkışı gibi görünmektedir. Kullanılacak fan ve damperin bu bağlantı tipine uygun olduğu montajdan önce kontrol edilmelidir.
Montaj Uyarıları
- Cihaz iç ortam kullanımı içindir.
- IP21 koruma sınıfındadır; suya, yoğuşmaya ve direkt neme maruz bırakılmamalıdır.
- Banyo, dış ortam, sera içi yüksek nemli alan veya su sıçrama riski olan yerlerde uygun pano/koruma olmadan kullanılmamalıdır.
- Cihaz, doğrudan güneş ışığına veya ısı kaynağına yakın monte edilmemelidir.
- CO₂ ölçümünün sağlıklı yapılabilmesi için cihaz hava akışının tamamen kapalı olduğu köşe noktalara monte edilmemelidir.
- Fan ve damper toplam yükü ürün kapasitesini aşmamalıdır.
- Bağlantıdan önce fan motorunun 3 hızlı bağlantı tipine uygun olup olmadığı kontrol edilmelidir.
